气动薄膜单座调节阀 气动薄膜单座调节阀--概述
ZMAP/ZMBP 气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
二、气动薄膜单座调节阀--主要技术性能指标
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 商洽生产 | |||
| 额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||||||
| 介质温度℃ | -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) | |||||||||||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 | |||||||||||||||||||
| 法兰形式 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||||
| 阀体材质 | PN (MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||||||
| 可配附件 | 定位器 手轮 电/气转换器 空气过滤减压器 | |||||||||||||||||||
| 可调比R | 30:1 | |||||||||||||||||||
| 气源接头 | M16×1.5 | |||||||||||||||||||

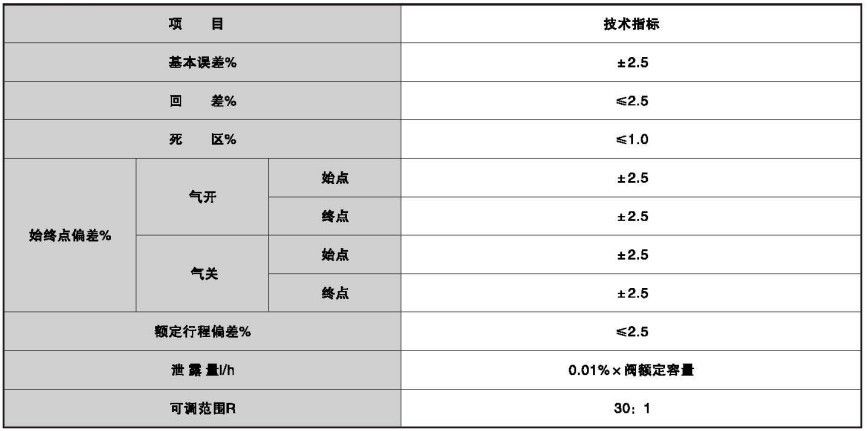

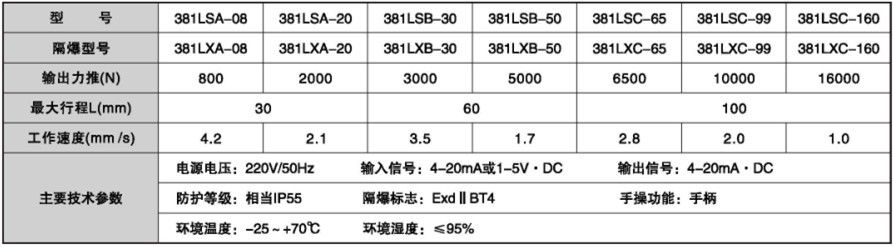

ZDLP电子式电动单座调节阀由3810L型（或PSL系列）直行程电动子式执行机构和直通单座阀组成。内含伺服功能,接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
ZMAP-16D 气动低温单座调节阀是单座、双座的变形产品。它与常温不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用定位器。
气动低温由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
| 公称通径 DN | 单座 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||
| 双座 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||
| 额定流量 系数Kv | 单座 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 双座 | 10 | 6 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||||||||||
| 流量特性 | 直线 | 直线；等百分比 | |||||||||||||||||||
| 配用执行机构型号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||||||
| 行程 | 10 | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
| 作用方式 | 气关式（B），气开式（K） | ||||||||||||||||||||
| 弹簧压力范围KPa | 标准信号：20～100；其它信号；40～200；20～60；60～100 | ||||||||||||||||||||
1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有定位器或手轮机构者，更应保证观察，调整和操作和方便。
3、一般都设置旁通管路，以便在自控系统发生故障或维修时切换到手动操作，不致于停止生产。
4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。
5、安装时，应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后，使全开，对管路，等进行清洗及试验各连接处的密封性。
V230W型自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。
本系列产品由公称压力PN16、40，公称通径15～200mm，温度调节范围从0到270℃，多种多样的品种可供选择。
阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti
| 公称通径D（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 公称压力PN（MPa） | 1.6、4.0 | |||||||||||||
| 额定流量 系数Kv | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | ||||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||
| 额定行程L（mm） | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
| 允许最大压差（MPa） | 1.6 | 1.5 | 0.5 | |||||||||||
| 温度调节范围（℃） | 0～70、50～120、100～170、150～220、200～270 | |||||||||||||
| 调节精度（%） | ±5 | |||||||||||||
| 允许超载值（℃） | 分别为上述温度调节范围上限加50 | |||||||||||||
| 使用环境温度（℃） | -40～+80 | |||||||||||||
| 安装接头 | G1" | |||||||||||||
| 毛细管长度（m） | 3、5、8 | |||||||||||||
| 允许泄漏量 | 硬密封(1/h) | 双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级) | ||||||||||||
| 软密封(m1/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | ||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
