| 电动法兰通风蝶阀的主要特点及工作原理介绍 发布时间：16-06-30 |

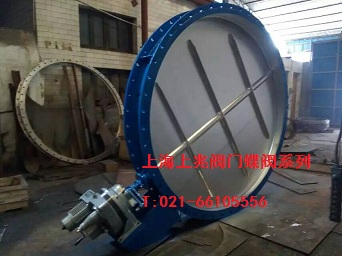

电动法兰通风蝶阀的主要特点及工作原理介绍 电动通风蝶阀又称电动通风法兰蝶阀，它采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。 型号：TD941W 名称：电动法兰通风蝶阀 公称压力：0.05MPA 适用温度:450℃;600℃;900℃ 适用介质:热风、烟气、燃气 介质流速:≤50m/s 泄漏:1% 口径：DN200~DN3000 电动法兰通风蝶阀--主要特点 1、TD941W型电动法兰通风蝶阀采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便； 2、本阀驱动力矩小，启闭灵活，操作方便可靠； 3、本阀代体上设置密封挡圈，密封无可见间隙，泄漏率?。?/span> 4、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象； 5、本阀可配备各种驱动装置，如手动装置、电动装置、气动装置、推杆装置等。 6、本阀阀芯可做成双门或百叶式，以满足不同用户的要求。
电动法兰通风蝶阀--工作原理 TD941W型电动法兰通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，从而达到开头或调节目的。 电动法兰通风蝶阀--标准 设计标准:GB/T12238-2008 JB/T8692-1998 法兰连接尺寸:GB/T9115.1-2000 结构长度 h:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999 上兆阀门生产蝶阀有：多层次硬密封蝶阀、气动通风蝶阀、蜗轮对夹式硬密封蝶阀、蜗轮法兰通风蝶阀、手动通风蝶阀、蜗轮多层次硬密封蝶阀、气动法兰式硬密封蝶阀、蜗轮法兰式软密封蝶阀、对焊式硬密封蝶阀、电动法兰软密封蝶阀、电动法兰硬密封蝶阀、蜗轮法兰伸缩蝶阀 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
