您现在的位置：网站首页 -> 隔膜阀 -> G41F46-10C隔膜阀

G41F46-10C 隔膜阀

隔膜阀

所属系列：隔膜阀系列

检索关键字：衬氟隔膜阀，G41F46隔膜阀，隔膜阀厂家

销售电话：021-66105556

图文传真：021-63061811

在线客服：

点击这里给我发消息

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、G41F46衬氟隔膜阀的详细描述：

　G41F46衬氟膈膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。　

　结构特点: 　

?。薄⒎宀闹视σ訮PH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由经特殊配方具有高韧性的三元乙丙橡胶（EPDM）膜片与聚全氟乙丙烯（FEP）通过注塑加工而成的膜片的组合，中心阀杆组应采用不锈钢与钢。　　

２、阀体与管路连接规格需符合DIN、GB、ASTM、JIS等标准，使整体管路系统达成统一标准要求?！　?/span>

３、阀门的设计与检测严格符合Q/BT01-1999　

二、G41F46衬氟隔膜阀性能规范：

序号	零件名称	材质	序号	零件名称	材质
1	螺柱	不锈钢、铜	10	滚动轴承	单向推力轴承
2	指示灯	钢	11	螺母	不锈钢、铜
3	限位置	聚碳酸脂	12	螺栓	不锈钢、铜
4	手轮	ABS ABS	13	阀体	RPP ABS PVDF RPP ASB PVDF
5	压紧螺母	不锈钢、RPP	14	垫膜	橡胶
6	衬环	PP	15	隔膜片	F46 PVDF F46 PVDF
7	螺母	铸铁、钢、铜	16	铸	钢、不锈钢
8	阀杆	不锈铜、钢	17	阀瓣	铸铁、不锈钢
9	阀盖	RPP ABS PVDF	-	-	-

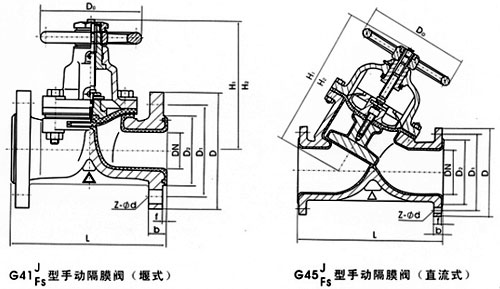

三、G41F46衬氟隔膜阀外形连接尺寸及重量：

型号	公称通径DN(mm)	尺寸（㎜）
型号	公称通径DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-6\10	15	125	95	5	120	4-φ14					3.8
	20	135	105	75	120	4-φ14					4.2
	25	145	115	85	120	4-φ14	121	135			4.5
	32	160	1135	100	120	4-φ18	132	150			7
	40	180	145	110	140	4-φ18	156	176			9
	50	210	160	125	140	4-φ18	169	195			12
	5	250	180	145	200	4-φ18	202	236			18
	80	300	195	160	200	4-φ18	216	256			24.5
	100	350	215	180	280	8-φ18	270	322			38.5
	125	400	245	210	320	8-φ18	338	406			0
	150	460	280	240	320	8-φ23	384	464			82
G41WJFS-4	200	570	335	295	400	8-φ23	518	38			149
	250	80	390	350	500	12-φ23	598	734			240
	300	790	440	400	560	12-φ23	98	778			350
	350	900	500	460	560	16-φ23	723	883			392
	400	1000	565	515	40	16-φ25	868	1078			585
G45WJFS-6	32	180	135	100	120	4-φ18					7
	40	180	145	110	140	4-φ18			203	216	8.5
	50	210	160	125	140	4-φ18			213	229	14
	5	250	180	145	200	4-φ18			248	268	18
	80	300	195	160	200	4-φ18			281	305	30
	100	350	215	180	280	8-φ18			332	362	43
	125	400	245	210	320	8-φ18					7
	150	460	280	240	320	8-φ23			450	496	80
	200	570	335	295	400	8-φ23			594	54	150.2
	250	80	390	350	500	12-φ23			95	771	238
